Wenn Sie mehr als eine Shelf an Ihren Controller anschließen, benötigen Sie für die Shelf-Verwaltung einen Switch oder ein dediziertes VLAN nur für diese Geräte auf Ihrem Netzwerk-Switch.
-
Wenn Sie 2 Silent Brick-Systeme haben, müssen Sie für jedes System ein separates VLAN auf Ihren Switches einrichten.
-

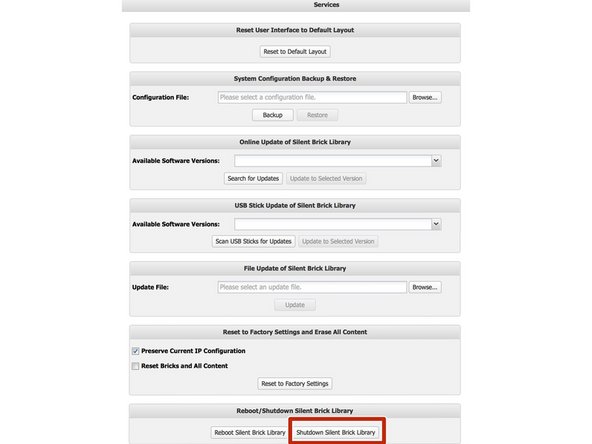

Den Silent Brick-Controller herunterfahren
-
Dienst auswählen -> Herunterfahren Silent Brick Bibliothek
-
Der verwendete LAN-Switch muss 100 Mbit unterstützen, da die LAN-Ports des Controllers und Shelf nur 100 Mbit unterstützen.
-
-
-

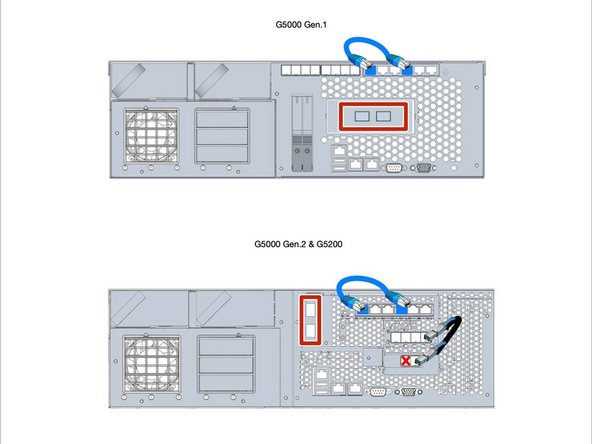

G5000 Gen.1 und G5000 Gen.2 lassen sich leicht anhand der Anordnung der unterschiedlichen Anschlüsse unterscheiden.
-
Datenschnittstelle
-
SAS-Ports
-
-
-

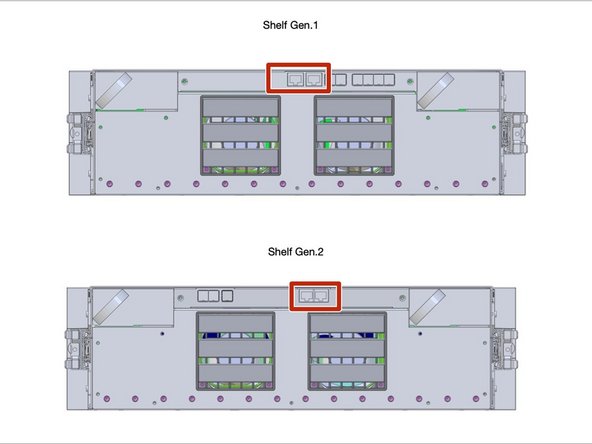

Die Shelves kann auch leicht anhand der Portanordnung identifiziert werden.
-

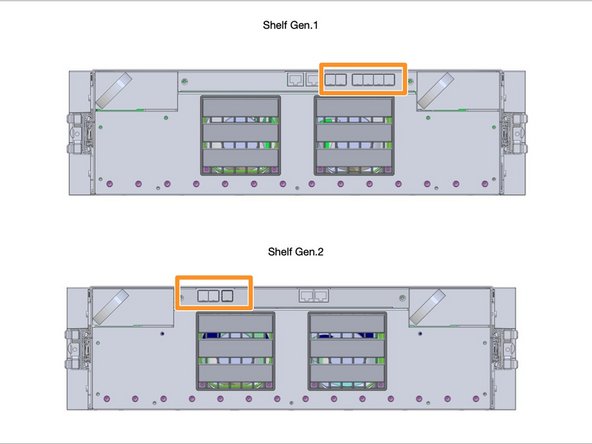

LAN-Anschlüsse
-
SAS-Ports
-
-
-

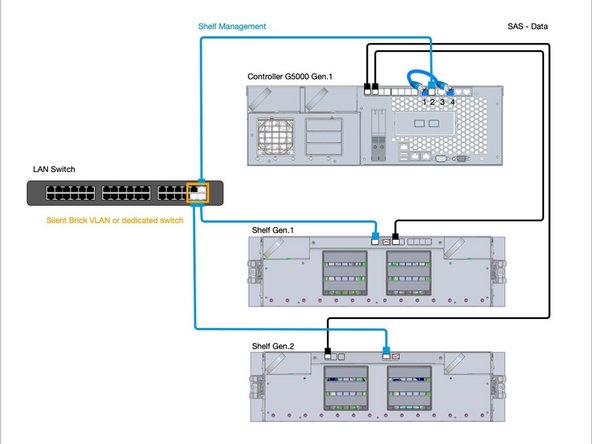

Controller G5000 Generation 1 mit Shelf Generation 1 und Generation 2
-
Verbinden Sie die SAS-Ports direkt mit den Shelf SAS-Ports.
-
Verbinden Sie den Controller Shelf mit Ihrem Switch oder VLAN. Für die LAN-Verbindung zum Switch können die LAN-Ports 2 oder 4 am Controller verwendet werden.
-
Die Controller- und Shelf-Generationen können gemischt werden. Wichtig ist, dass mindestens die Softwareversion 2.35 installiert ist. Die benötigten Ports entnehmen Sie bitte den Abbildungen der einzelnen Systeme.
-
-
-

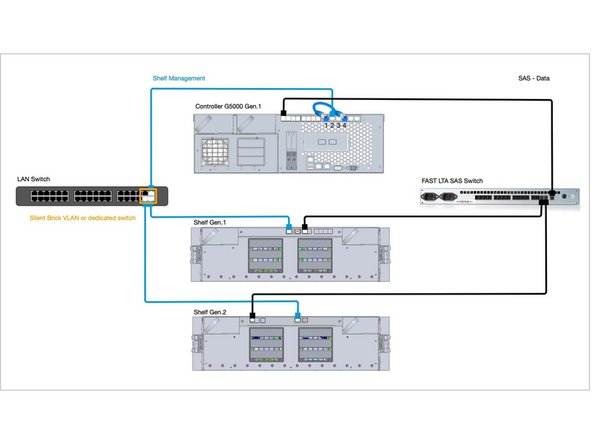

Wenn Sie mehr als 8 Shelfs an einen G5000 Gen1 Controller anschließen müssen, können Sie den FAST SAS Switch verwenden, um die SAS-Ports zu erweitern
-
-
-

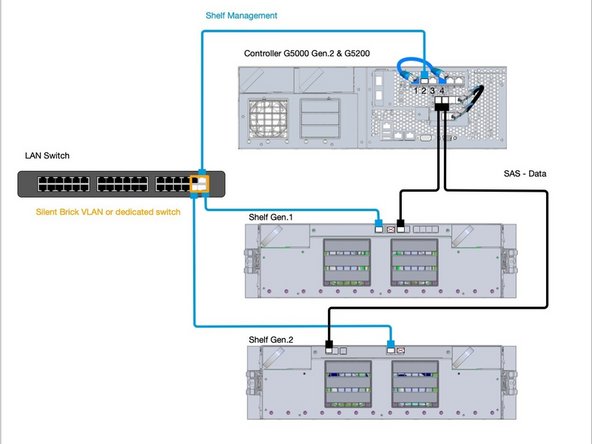

Controller G5000 Generation 2 & G5200 mit Shelf Generation 1 und Generation 2
-
Verbinden Sie die SAS-Ports direkt mit den Shelf SAS-Ports.
-
Verbinden Sie den Controller Shelf mit Ihrem Switch oder VLAN. Für die LAN-Verbindung zum Switch können die LAN-Ports 2 oder 4 am Controller verwendet werden.
-
Die Controller- und Shelf-Generationen können auch gemischt verwendet werden. Wichtig ist, dass mindestens die Softwareversion 2.35 installiert ist. Die benötigten Ports entnehmen Sie bitte den Abbildungen der einzelnen Systeme.
-
-
-

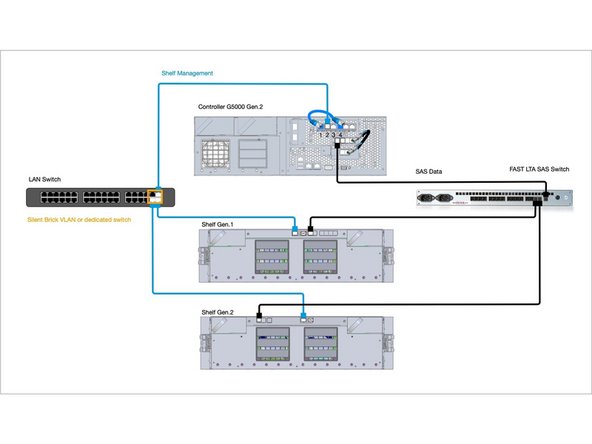

Wenn Sie mehr als 3 Shelfs an einen G5000 Gen2 Controller anschließen müssen, können Sie den FAST SAS Switch verwenden, um die SAS-Ports zu erweitern
-
-
-
Nein, Silent Bricks muss am Anfang von Shelf eingefügt werden!
-

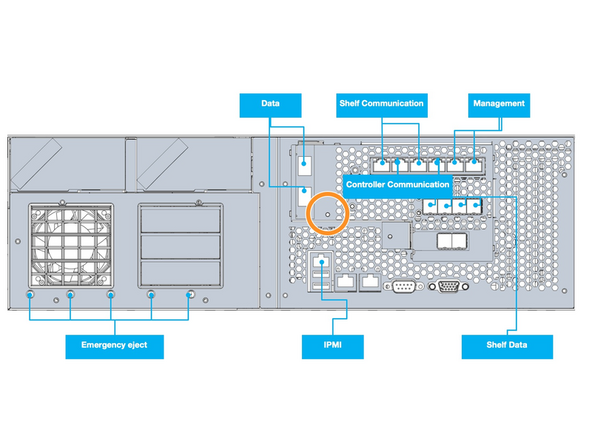

Drücken Sie den Netzschalter, um das Silent Brick-System zu starten.
-
Netzschalter G5000 Generation1
-
Netzschalter G5000 Generation2 und G5200
-
Es kann bis zu 45 Minuten dauern, bis die Shelf erkannt wird. Da der Controller nach dem Anschließen der Shelf die installierte Firmware prüft und gegebenenfalls aktualisiert, sollte die Shelf während dieser Zeit nicht vom Computer getrennt oder das System neu gestartet werden! Dies kann zu einer fehlerhaften Firmware auf der Shelf führen.
-
Die Medien Silent Brick dürfen erst dann eingelegt werden, wenn Shelf in der GUI als Online angezeigt wird.
-
